#在室管理システム ## 概要 公開URL :

• https://sites.google.com/view/itoh-lab-room/


構築環境・使用したサービス :

• Raspberry Pi(センサーデータ取得および送信)
• ＣｄＳセル　５ｍｍタイプ
• Google App Script(POSTデータ受信・サイトCSS書き換え)
• Google Spread Sheet（センサーデータの保存・閾値の設定）

##システム構成 本システムは,既存の在室管理システムをアップデートし，管理を簡単にしたものである． 具体的には，Raspberry Pi上で動作していたサーバを不要とし，センサー値やWebの表示部分をGoogleのサービス上で動作するようにした．

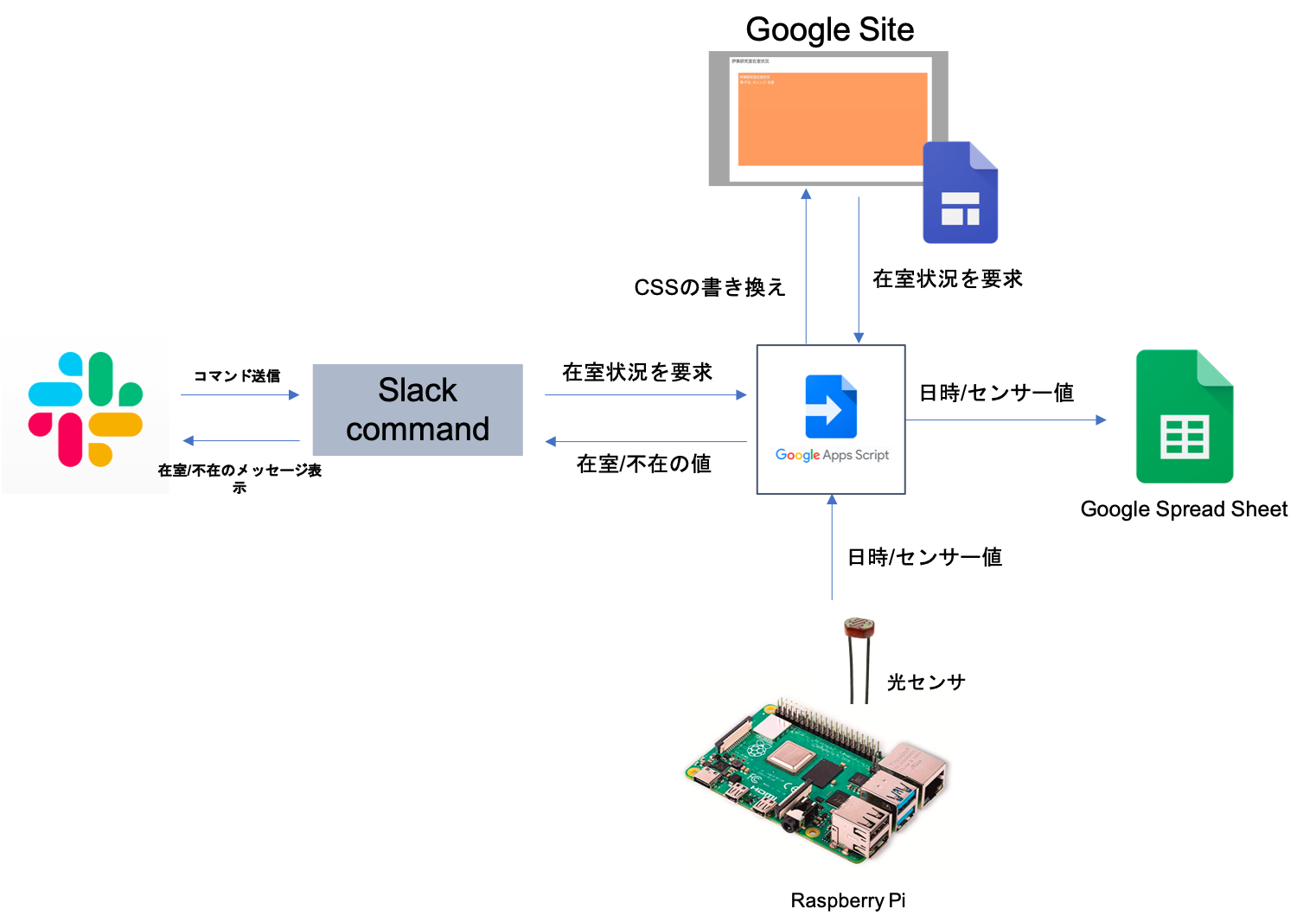

本システムは以下のように構成されている．

##構成内容詳細

### センサー部(Raspberry Pi) ここでは，本システムの一部で使用しているRaspberry Piについて説明する．
Raspberry Piは以下の動作を行うよう設定されている．

1. GPIOに接続された光センサ(ＣｄＳセル　５ｍｍタイプ)から室内の光量を測定する．
2. 1で測定した光量データを時刻データとともにGoogle App Acriptへ送信する．

光センサとはブレッドボード上に実装されている． 実装の概略図を以下に示す．

上図の配線の詳細はここでは省略する．より詳しく知りたい場合は書籍[1]を参照されたい． 本システムでは，光センサとRraspberry PiはI2Cという規格でデータのやり取りを行う．以下は，光センサーから値を取得し，Google App Scriptへデータを送信するためのプログラムである． <sxh python toolbar:false> import postData import datetime import getSensVal from time import sleep import RPi.GPIO as GPIO GPIO.setwarnings(False)

if name == 'main':

  dt = datetime.datetime.today()
  strdate = dt.strftime("%Y/%m/%d")
  strtime = dt.strftime("%H:%M")

  GPIO.setmode(GPIO.BCM)
  SPICLK = 11
  SPIMOSI = 10
  SPIMISO = 9
  SPICS = 8

  GPIO.setup(SPICLK, GPIO.OUT)
  GPIO.setup(SPIMOSI, GPIO.OUT)
  GPIO.setup(SPIMISO, GPIO.IN)
  GPIO.setup(SPICS, GPIO.OUT)

  try:
      #照度センサーの値取得
      inputVal0 = getSensVal.readadc(0, SPICLK, SPIMOSI, SPIMISO, SPICS)

      #jsonデータへ変換するために，配列に格納
      data = [strdate, strtime, inputVal0]
      print(data)

      #google app scriptへ送信する
      postData.postData(data)

  except KeyboardInterrupt:
      pass

  GPIO.cleanup()

</sxh>

特に重要なのは24行目から33行目の部分である．この中の <sxh python toolbar:false gutter:false> getSensVal.readadc() postData.postData(data) </sxh> は，「getSensVal.py」および「postData.py」にて定義された関数であり，これらの関数については後述する．

<sxh python toolbar:false gutter:false> inputVal0 = getSensVal.readadc(0, SPICLK, SPIMOSI, SPIMISO, SPICS) </sxh> では，Raspberry Piに接続された光センサからデータを取得し， センサーの値が「inputVal0」に格納される． 関数readadc()に渡される引数は，GPIOの番号等を指定している．今回は，書籍[1]を参考に設定してある．

<sxh python toolbar:false gutter:false> postData.postData(data) </sxh>

### Google App Script

### Goole Spread Sheet

## コードの保存方法

## 補足(Slack コマンド)

## 参考文献・リンク
